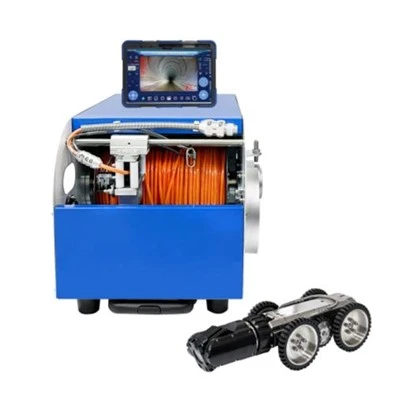

הרובוט מצלמה לבדיקת סורק במעגל סגורהינה מערכת מקצועית לבדיקת צנרת המיועדת לבדיקות צנרת פנימיות מדויקות ויעילות. הוא תומך במצלמות תצוגה כפולות קדמיות ואחוריות HD, ומספק ניטור חזותי ברור,-בזמן אמת של תנאי הצינור במהלך פעולות הבדיקה.

רובוט מתקדם זה לבדיקת צינורות מצויד בטאבלט שליטה חכם נייד בגודל 12-אינץ', מערכת תאורת LED עזר בעלת הספק גבוה, התקן כבל מונה מונה וכננת כבל חשמלי אוטומטית, המבטיחה פעולה יציבה ומדידת מרחק מדויקת בתוך צינורות.

הרובוט זוחל במעגל סגוריכול לעבור בצורה חלקה דרך צינורות כדי לבצע הקלטת וידאו רציפה, זיהוי פגמים והערכת מצב. עם יכולת זום אוטומטית של 10×, הפקחים יכולים בקלות לצלם תמונות מפורטות של סדקים, קורוזיה, חסימות ופגמים מבניים. המערכת מתעדת במדויק את מיקומי הליקויים ונתוני הבדיקה, בעוד שהתוכנה-מובנית להפקת דוחות בדיקה יוצרת דוחות בדיקה מקצועיים בזמן אמת, ומשפרת את יעילות הבדיקה ואת אמינות הנתונים.

חלקי מכונה

חלקי מכונה של מערכת מצלמות בדיקת סורק BSD9000A:

קוטר ראש המצלמה: 100 מ"מ
קוטר מתאים: 6-59 אינץ' (150-2500 מ"מ)
עמיד למים: IP68
עדשה קדמית: פי 10 (זום אופטי ודיגיטלי)
פיקסלים של עדשה: 4 מיליון פיקסלים
רזולוציה: 2560×1600
תאורת סביבה: 180000LUX
בהירות הסביבה של המצלמה הקדמית: 16*10000LUX
מהירות: 11 מ'/מ' (גלגל 73 מ"מ)
18 מ"מ (גלגל 110 מ"מ)

מסך: מסך מגע 12.6 אינץ' לטאבלט
רזולוציה: 2560*1600
מערכת: Harmony OS
רזולוציה: 2560*1600
כרטיס זיכרון: 128 GB (1GT Mobile HD)
שיוט: שיוט-בלחיצה אחת, הרובוט תמיד עובד
איפוס:-לחיצה אחת איפוס העדשה
עריכה: עם מקלדת כדי לערוך את הקובץ בזמן אמת.
מסך: מונה מטר, שיפוע (U 0-90 מעלות, D0-90 מעלות), לחץ מוצג על הצג

חומר: אלומיניום תעופה + פלסטיק למחשב
כבל: כבל Kevlar מקצועי 9 מ"מ
גודל: 642*424*372 מ"מ (כולל גלגלים ומוט)
משקל: 45KG (כולל מודול כוח)
אורך כבל: 120 מ' סטנדרטי-מותאם אישית
חומר כבל: כבל קוולר גמיש מקצועי, כוח מתיחה 150 ק"ג, עמיד למים, עמיד-שמן ועמיד-שחיקה

לוּחַ: זה יכול לשלוט בזחילה כדי לנוע קדימה, אחורה, לפנות, שיוט אוטומטי, להתאים את המהירות, להחליף את העדשה, לכוונן את הפוקוס, לסובב את הראש, לצלם תמונות ווידאו, להקליט פגמים ולהסיר ערפל.

לְהַצִיג: תצוגה-בזמן אמת של זווית טיפוס, מרחק הליכה וכיוון בדיקה.

תוכנת דיווח: הפק דו"ח בדיקה בלחיצה אחת, תמיכה בקלט ופלט סינית ואנגלית, כולל שם פרויקט, וידאו, מיקום פגמים וניתוח.

יישומים

🚰 פרויקטי ביוב וניקוז עירוניים

אידיאלי עבור בדיקת ביוב עירונית, הערכת צנרת ניקוז ופרויקטים של תחזוקת תשתיות. טלוויזיה במעגל סגורמצלמת בדיקת סורקרובוט מאפשר לקונים לתמוך ב-סקרי רשת צינורות בקנה מידה גדול, בדיקות שגרתיות ואימות שלאחר-שיקום עם נתוני בדיקה אמינים.

🏭 בדיקת צנרת תעשייתית ושירותים

בשימוש נרחב בצינורות תעשייתיים, רשתות שירות ומערכות פריקה של מפעלים, ועוזר לספקי שירותי פיקוח וקבלנים לספק שירותי איתור פגמים מדויקים ללקוחות קצה במגזרי ייצור, פטרוכימיה ושירותים.

🛠 חברות שירותי פיקוח וקבלני הנדסה

פתרון אמין לחברות שירותי בדיקת צנרת וקבלני הנדסה המעוניינים להרחיב את יכולת השירות. מערכת אחת תומכת במספר תרחישי בדיקה, משפרת את ניצול הציוד והחזר על ההשקעה.

🏢 בעלי ניהול נכסים ותשתיות

מתאים למבנים מסחריים, פארקי תעשייה, מנהרות שירות תת-קרקעיות ובעלי תשתיות שדורשים ציוד לבדיקת-בית לתחזוקה מונעת וניהול נכסים.

🌍 פרויקטים של קוטר-למרחק וגדול-

עוצב עבור-בדיקות למרחקים ארוכים וצינורות בקוטר בינוני-עד-, מה שהופך אותו לבחירה מועדפת עבור קונים המעורבים בפרויקטים של בדיקה-בקנה מידה גדול או-בערך גבוה.

שאלות נפוצות

ש1: באילו קוטרי צינורות יכול רובוט בדיקת סורק במעגל סגור זה לעבוד?

A:הרובוט מצלמות לבדיקת צינור CCTVמיועד לצינורות בקוטר בינוני עד גדול. זמינים גדלים שונים של זוחלים ותצורות גלגלים להתאמה לקוטרי צינורות שונים. אנא צור איתנו קשר עם דרישות גודל הצינור שלך לקבלת התצורה הטובה ביותר.

ש 2: האם המערכת תומכת בהקלטת וידאו-בזמן אמת ולכידת פגמים?

A:כֵּן. המערכת תומכת-בזמן אמת בהקלטת וידאו HD, לכידת תמונה וסימון פגמים במהלך הבדיקה. ניתן לאחסן ולעיין בכל נתוני הבדיקה לאחר הבדיקה.

ש 3: כמה מדויקת מדידת המרחק ומיקום הפגם?

A:הרובוט מצויד במערכת כבל מונה מונה, המאפשרת מעקב מדויק אחר מרחק הבדיקה ומיקום מדויק של מיקום הליקויים, החיוני לתכנון תחזוקה ותיקון.

ש 4: האם ניתן להפיק דוחות בדיקה באופן אוטומטי?

A:כֵּן. המערכת המובנית-ליצירת דוחות בדיקה יוצרת דוחות בדיקה מקצועיים בזמן אמת, כולל צילומי מסך וידאו, תיאורי ליקויים, נתוני מרחק והערות בדיקה, ומשפרת מאוד את יעילות הדיווח.

ש 5: האם התאורה מספיקה לצינורות כהים או ארוכים?

A:רובוט בדיקת הסורק כולל -מערכת תאורת LED עזר גבוהה, המספקת תאורה חזקה ואחידה כדי להבטיח הדמיה ברורה גם בצינורות חשוכים, עמוקים או-למרחקים ארוכים.

ש 6: האם מערכת בדיקת זוחלים זו במעגל סגור קלה לתפעול בשטח?

A:כֵּן. המערכת משתמשת בטאבלט שליטה חכם נייד בגודל 12 אינץ' עם ממשק משתמש אינטואיטיבי. בשילוב עם כננת הכבל החשמלי האוטומטית, היא מאפשרת פעולה חלקה על ידי מפעיל יחיד או צוות בדיקה קטן.
